指光技(jì )術總監劉偉受邀參與軍運會并擔任整體投影工程設計師執行及操控，在整場活動中起到了至關重要的作用。

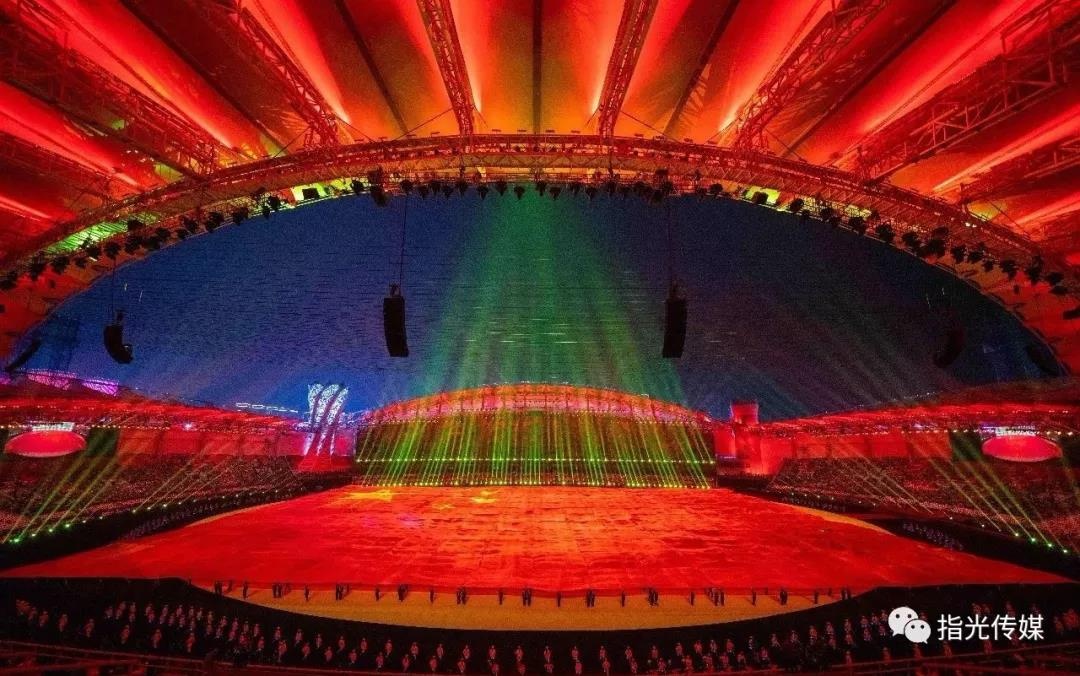

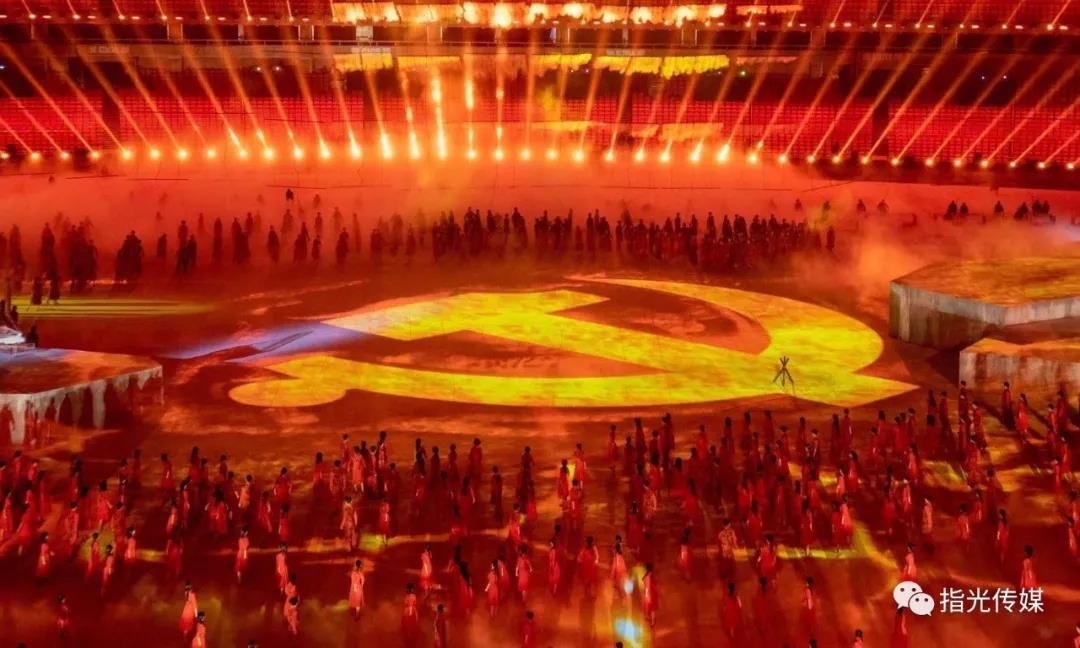

開幕式采用了三維立體式舞台。變化極其豐富的地面舞台裝置，大面積使用投影技(jì )術，并與燈光效果、LED顯示技(jì )術結合，在接近兩萬平米面積的地面做

到投影高倍清晰的展現考驗了整個制作團隊的實力。 指光技(jì )術總監劉偉多次現場檢測與技(jì )術人員協調，奮戰100餘天，以高超的技(jì )術及豐富的經驗帶領投

影團隊呈現出最為視覺震撼的效果。

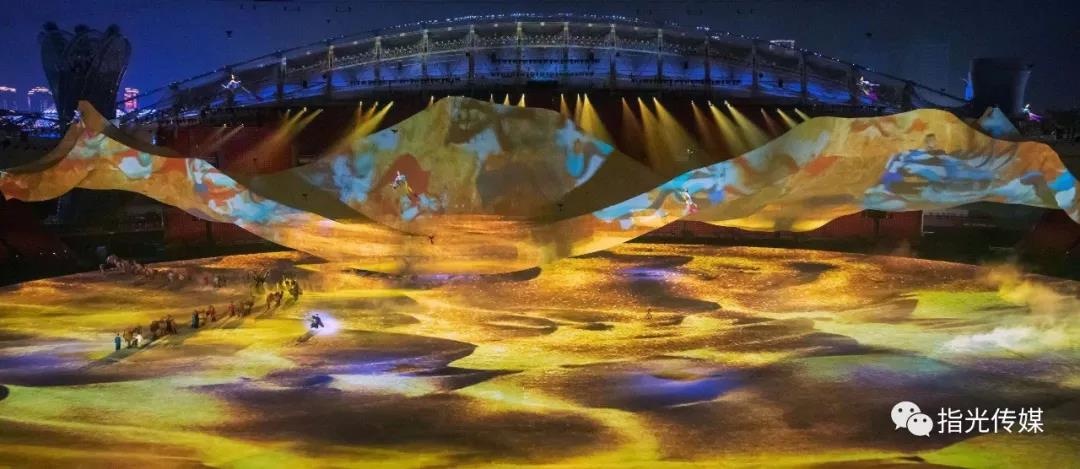

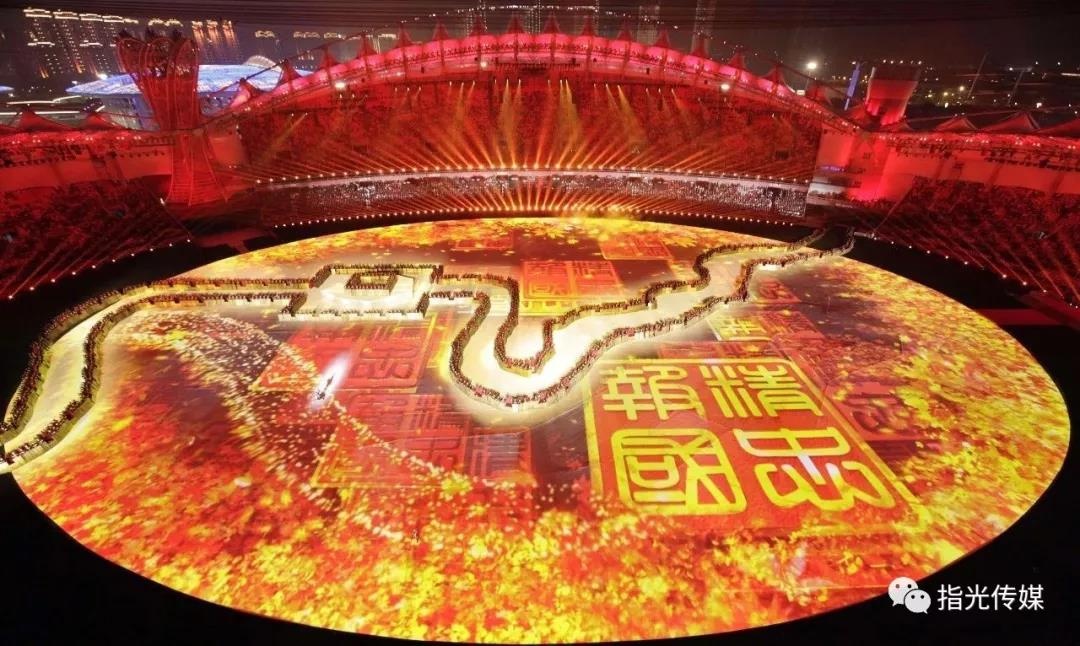

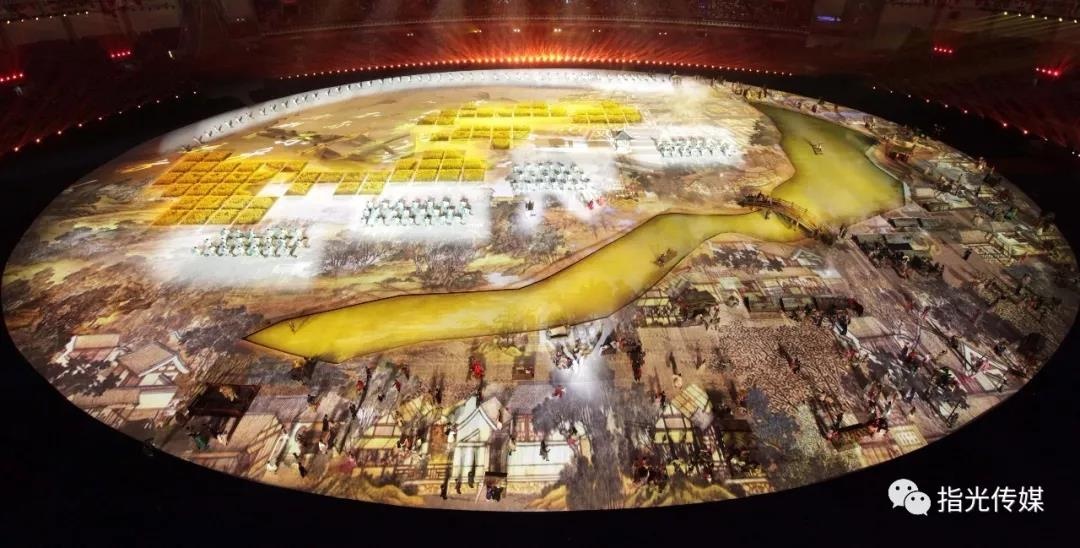

地面投影成像的有效畫面長為162米寬為114米橢圓形，由于設計理念的創新性，地面投影的成像尺寸又超出以往國内所做過的最大體量。使用180台四萬流

明激光投影機沖鋒上陣，為舞台演出呈現了更為震撼的視覺效果。投影機的亮度、數量、場地面積都超過了曆屆運動會開幕式，目前是唯一使用最多的一

次，也是最大面積使用的一次。

龐大的機組和投影面積對投影設計工作、對四萬流明投影機的展示效果和服務器支持都是巨大的考驗。投影台數量180台，服務器多台連機，同步問題、拼

接問題、地面材質還有與燈光的配合，以及每天對位的解決方案，經過現場實際模拟投射測試後，最終得到的結論是投影機與成像載體的最大投射角度不能

超過20度，40度，最短投射距離則大于133m-175m，這與常規的投影機投射相對比，更小的投射角度與更長的投射距離意味着單位面積内影像亮度會損失

很多，投射出的畫面變形也會更大。

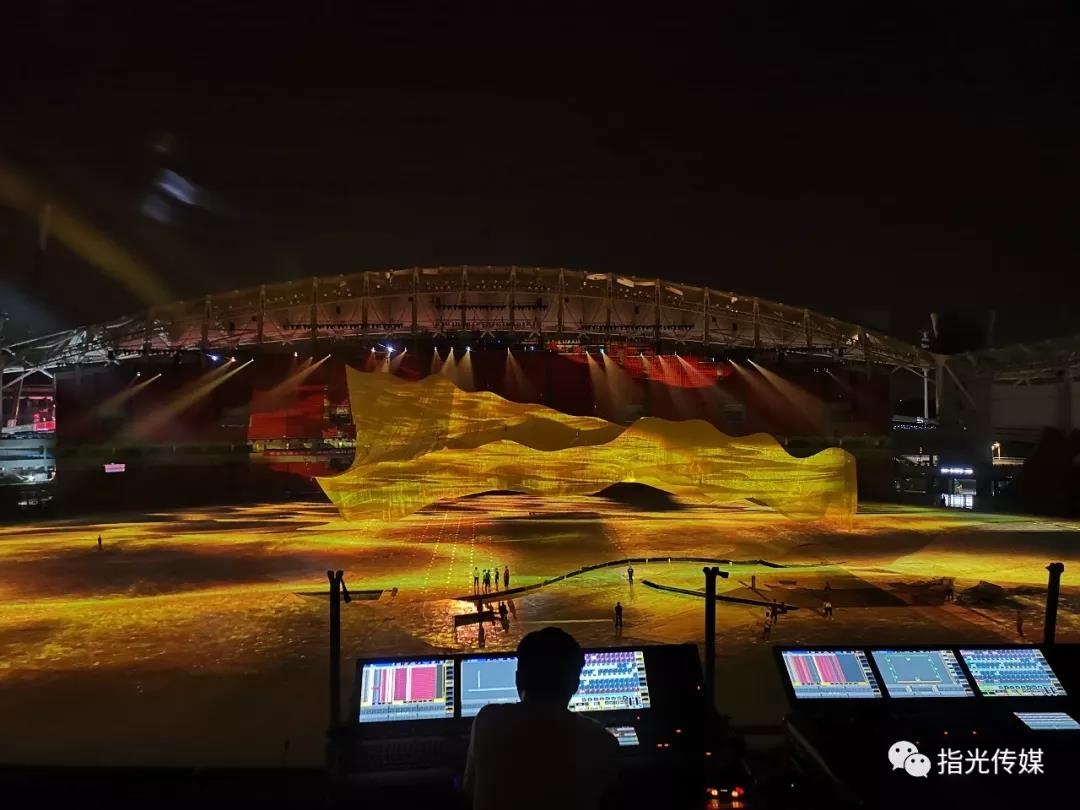

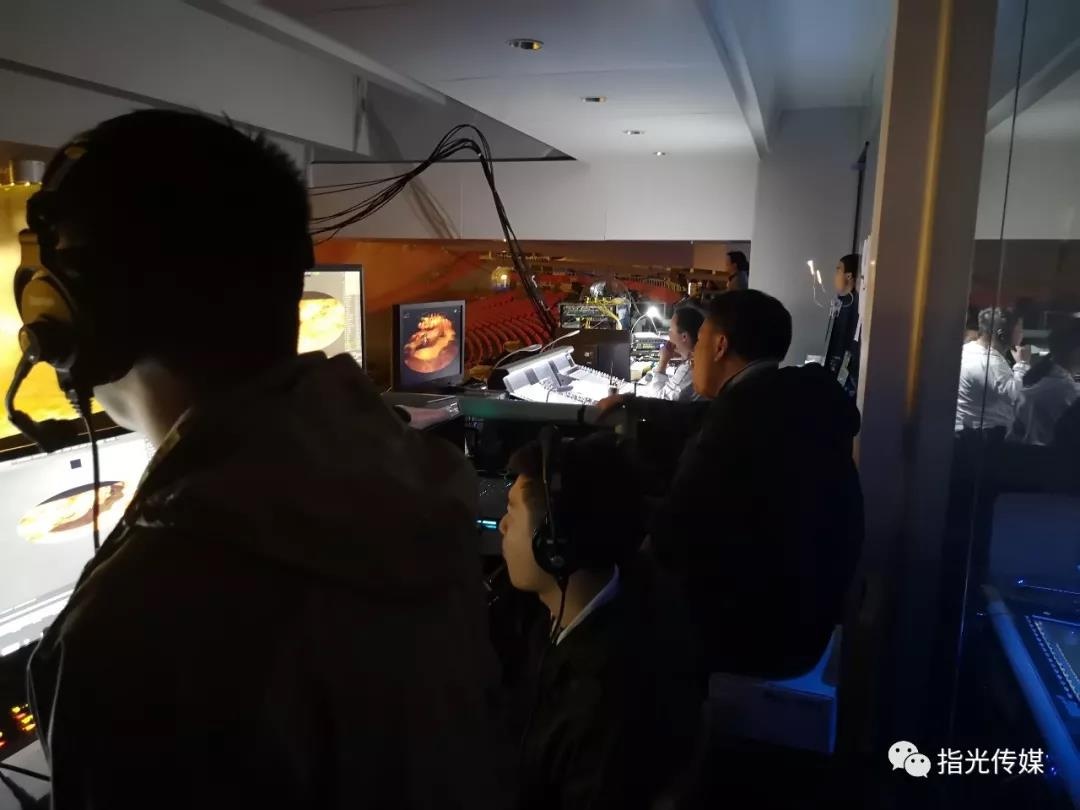

軍運會除了高流明的投影機，還有最先進服務器，首次服務器多台連機也帶來巨大的壓力，保證穩定性主畫12台服務器連機，5000*3500分辨率輸出畫面流

暢，多層編輯，并解決後期視頻制作簡單的改動，畫面直接編輯調整為，也給後期視頻制作帶來直觀圖面感，對後期制作視頻也帶來了很大幫助。

投影機和服務器同步，使用的投影機型号品牌不一樣同步性也不一樣，多種機型投影接收到信号不統一速率就會導緻畫面同步性，在調配過程中比較複雜，

在設計上也要注意，分層，分類，才能達到服務器解決投影機同步問題。

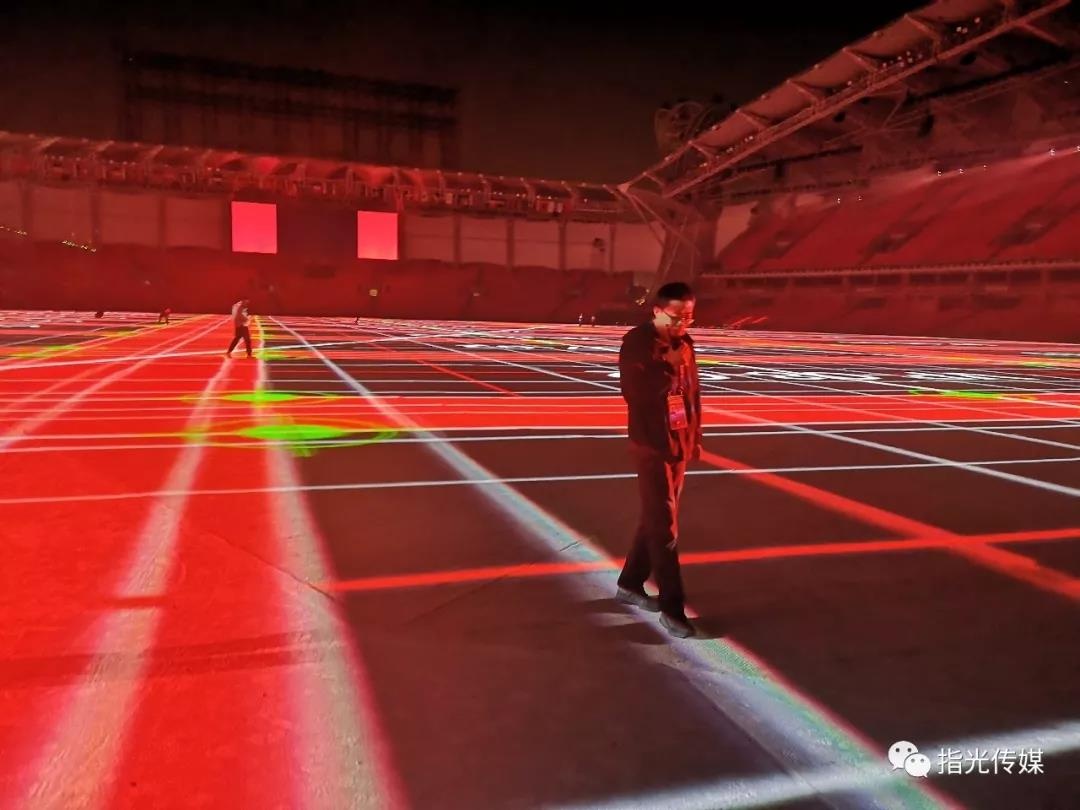

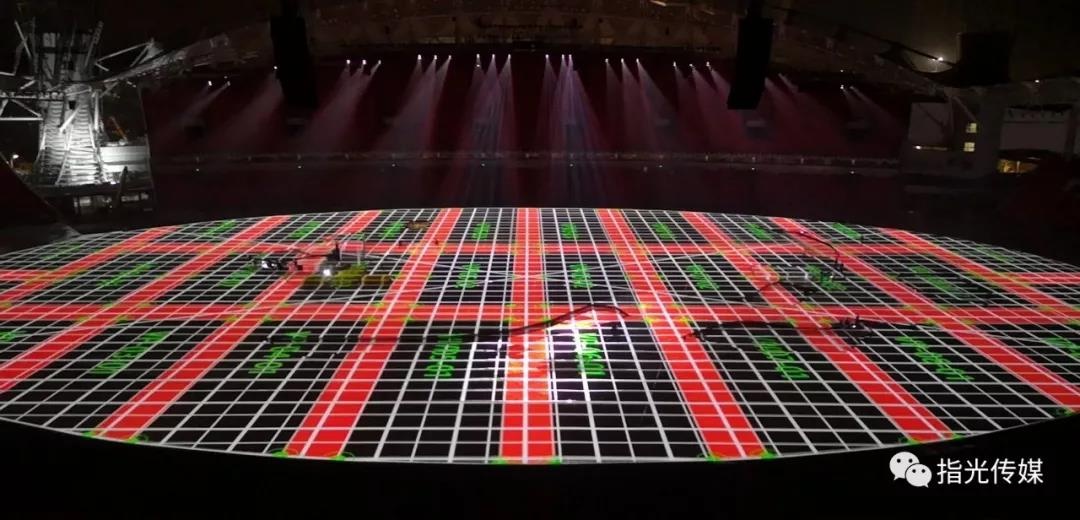

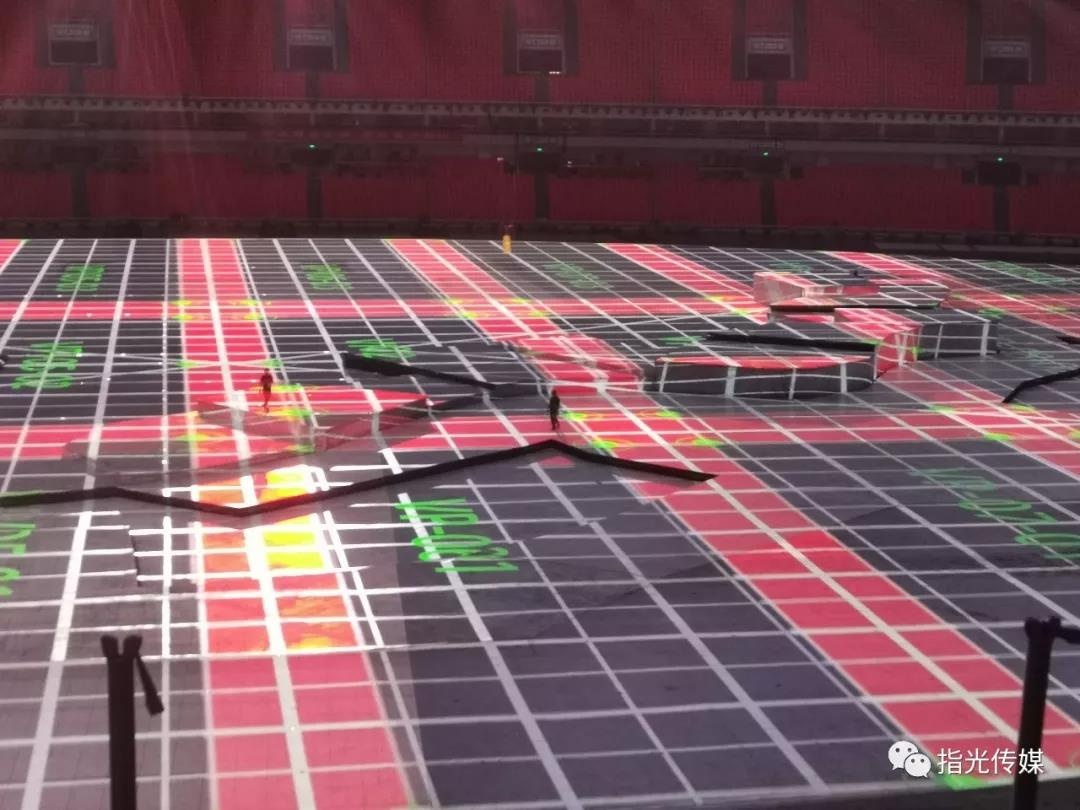

投影和服務器畫面矯正其實是這場主角，從設計來講前期的設計和模拟隻是施工調試的方向與各個環節接觸點方法方式，到現場要微微的改動，服務器投

影機場地三者合一，不可以百分之百前期模拟還原到現場，這次的方式也是投影機在做物理校正，服務器在細節調試，這樣可以保證穩定性，各自分擔壓

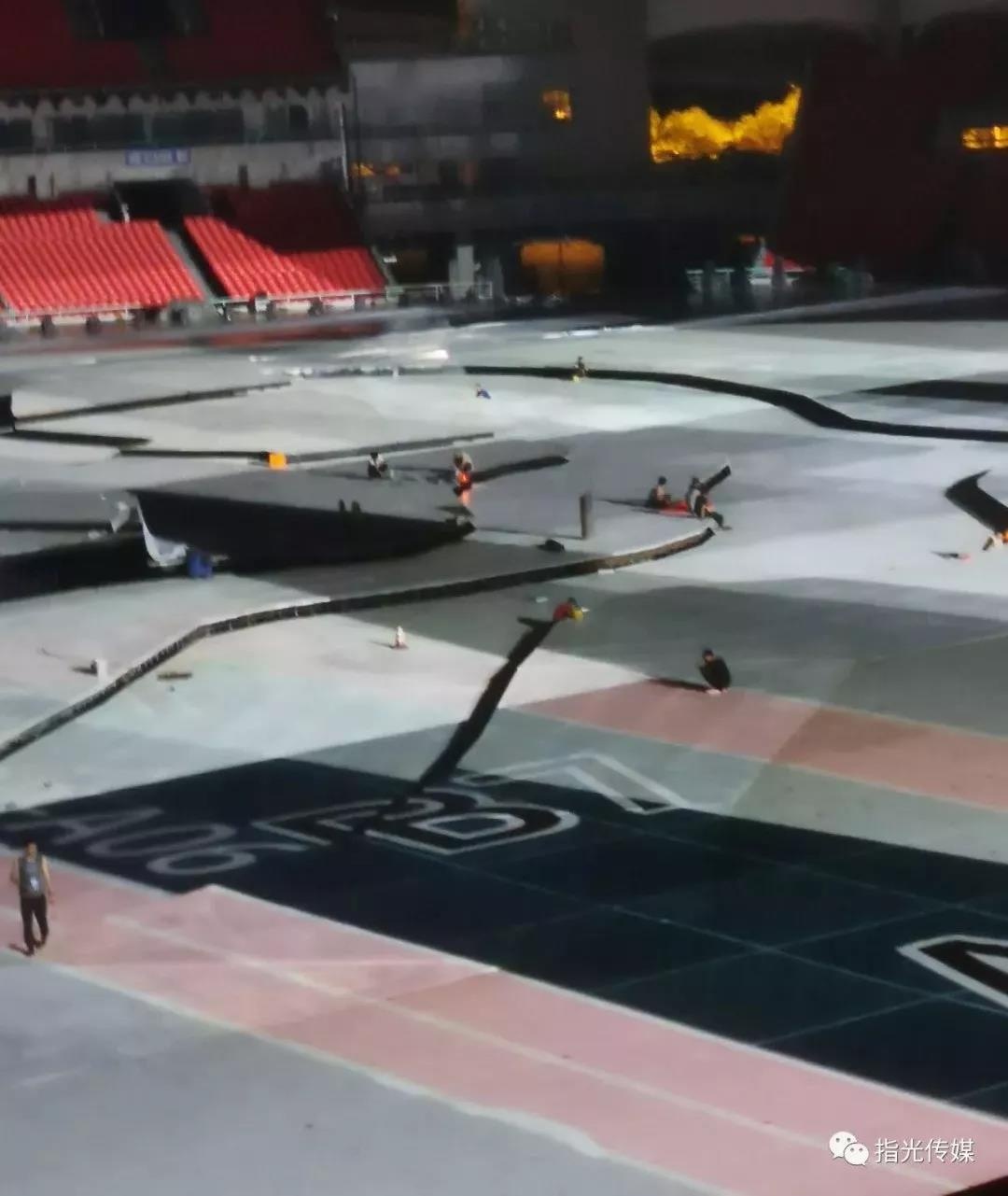

力。地面材質的選擇也是要注意點，不能光和吸光，燈光的配合投影機亮度。

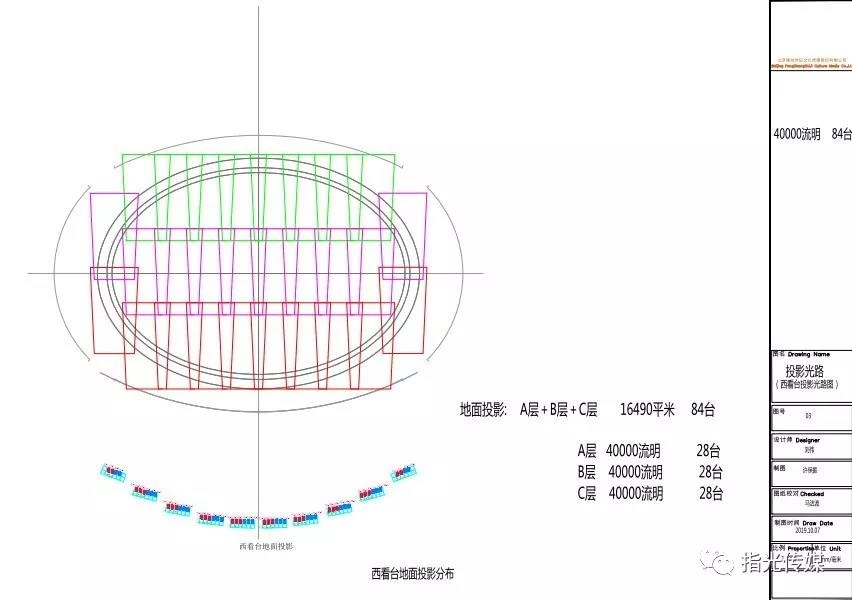

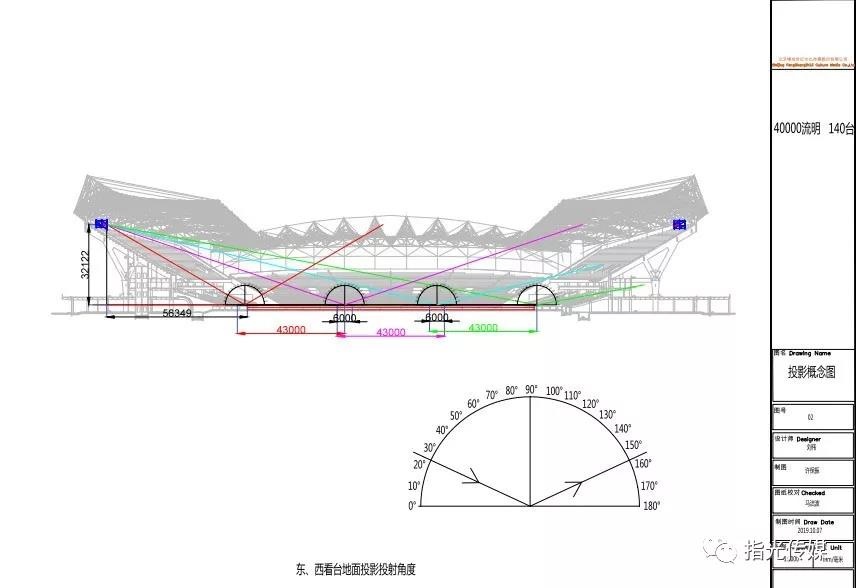

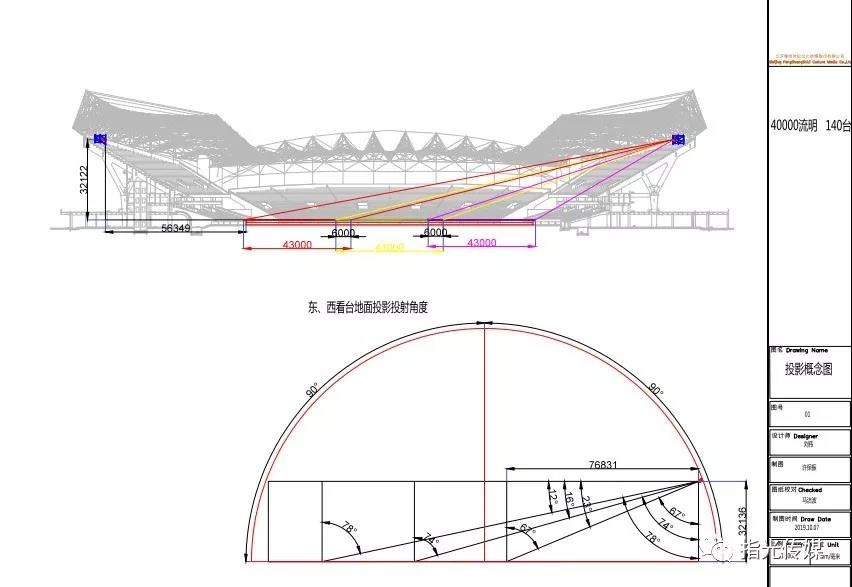

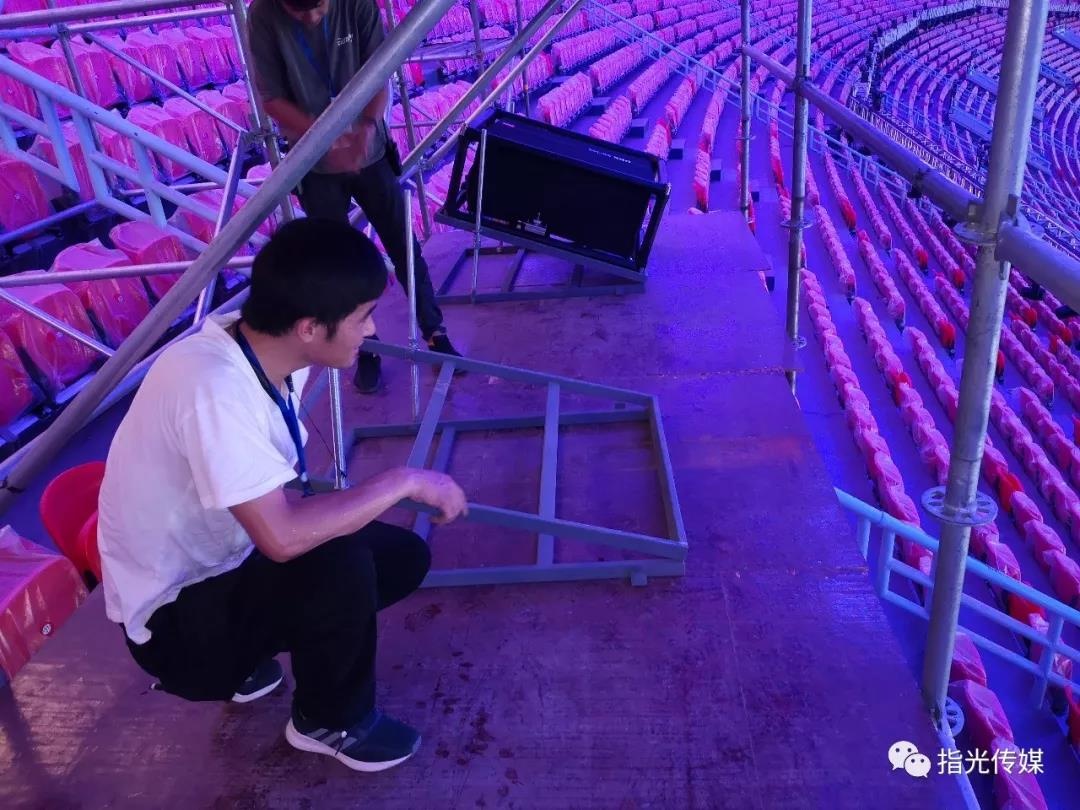

投影位置在體育場東西看台三樓各分為十塊，20度，40度，最近和最遠投射距離133m-175m，角度低投出的畫面，有兩個大問題：（1）投影角度低，畫

面變形太大，畫面體形，底邊畫面投影距離70m左右，上邊畫面投影投射距離110m左右，比如正常投影投出畫面16m-10m直角投射，現場的角度15-35角

度的投射畫面成20m-43m。
（2）因為角度問題也會造成，亮度上下不一樣，反射給我們帶來了好壞兩方面，好的是投影反射，投在地面反射到觀衆席亮度物理性提高，在設計上最可

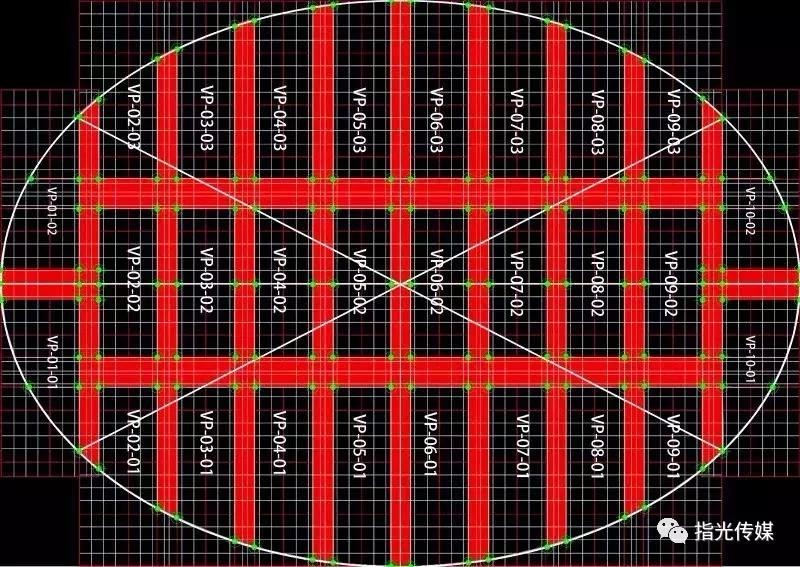

忽略就是反射，壞的就是正投，反射不到，所以方案裏采用了兩面對投。最終，投影團隊使用140台40000lm高清投影機，在橫向162m上用10組投影機進行

拼接成像，豎向114m上用3組投影機進行拼接成像，單台投影機的成像畫面為20m*43m(含融合區)。由于橢圓形兩邊各減掉一塊，全幅畫面為28塊的模式

組合成1層畫面的拼接為基礎，用5層畫面疊加校正。為了盡可能的縮短投影機的投射距離，平均亮度，将140台投影機分為東側觀衆看台最高處56台，和

西側看台相對應位置的84台。每側由28台投影機構成影像畫面，沙幕投影安裝位置西側看台一樓位置共18台，每層6台，共三層霧幕投影安裝位置東側看

台一樓位置共12台，每層6台，共兩層還有一些是舞台上使用。服務器的穩定是首要選擇，單台服務器擴展模式最低不能15路HD第二選擇，應為28塊為一

層畫面使用兩台服務器輸出，5層畫面使用了10台服務器，兩台服務器一主一備，保證演出。
